對講機無線電波I/Q信號是常聽到的術語，很多不理解,，今天易達易達瑞康就來介紹一下,，加深大家印象和了解。

I/Q是一個載有傳輸信息的射頻信號,，在極坐標上可以用振幅和相位來表示,，在直角坐標上可以用X和Y的值來表示。但在數字通信系統中,，一般X用I來代替,，表示同相，而Y用Q來代替,，表示90°相位,。因此產生了所謂I/Q調制器、I/Q解調器以及QPSK（四相鍵控）調制/解調器,。

一,、英文縮寫：I/Q=In-phase/Quadrature同相正交

二、釋義：電子電路中常見的I/Q調制

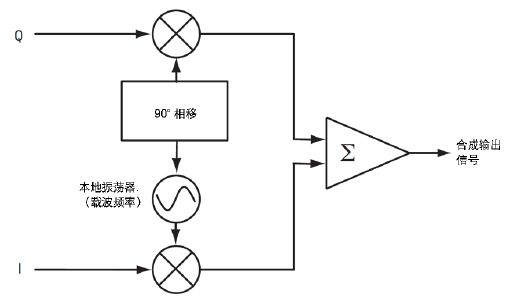

簡單的I/Q調制/解調器是由一個90°分配器,、兩個混頻器和一個0°分配/合成器組成的,。

在用作調制器時，輸入的數據流分離為獨立的I和Q信號,，在混頻器1#和2#中向上變頻,。因?yàn)閮蓚€(gè)混頻器的本振信號相位相差90°，所以混頻器1#和2#的輸出是正交的,，兩個正交信號在0°合成器中矢量合成,，形成輸出。

在用作解調器時本振信號從90°分配器的合成端輸入,，射頻信號從0°分配器的合成端輸入,，在兩個混頻器中向下變頻，輸出I/Q信號被解碼,。
