一,、用戶需求
近年來，隨著國民經濟的發展,、無線通訊的日益普及,，無線通訊已成為人們工作中不可缺少的工具之一,。隨著社會的發展，尤其是新疆大型油礦企業儲油罐體積大,，分布點增多以及和大城市如北京,，上海等一樣大型的建筑物也猛增，使無線通訊環境變的更加惡劣,，對于建筑物眾多,、地形復雜的地區，話音質量難以保證,。依據150/400MHz無線通訊原理,，在此波段內信號為視距傳播的特點，例如,，在油礦企業油罐點多,，電波反射，屏蔽復雜的環境,，無線通訊的盲點增多,，如大型建筑物背后，多個屏蔽罐后,，由于屏蔽效應嚴重,，信號無法穿透，形成了通訊網絡的弱信號區,、盲區,，造成通話質量差、掉話嚴重,，甚至無法使用,；因此，有效減少盲區的解決方法是在工作區域中心附近建立無線通訊中繼臺,，通過中繼臺的架高優勢和功率相對大的特點,，提高通訊的覆蓋范圍，解決對講機由于位置低且工作環境復雜通訊距離近的問題,。
簡單點說,，中繼臺（中轉臺）就是和通訊終端對講機收發頻率互換的中轉信號處理轉接通訊設備，利用其天線架設位置高,，周圍開闊環境好的優勢,，疊加可以大功率的特點把手臺間原有的通訊距離擴大兩倍多的通訊距離，從而克服對講機終端間直接通訊距離近的缺點,。更可喜的是如今隨著無處不在的互聯網發展,，通過IP網絡互聯技術,，可以實現無地域限制的集群通訊功能，為通訊插上移動互聯漫游的翅膀,，終實現個呼,，組呼和群呼等系統管理功能。
二,、設計依據及原則
2.1 設計依據
2.1. 1<<微波技術與天線》西安電子科技大學出版社
2.2. 2GB/T50311-2000《建筑與建筑群綜合布線系統工程設計規范》
2.2. 3GB/T50312-2000《建筑與建筑群綜合布線系統工程設計規范》
2.1. 4GB/T50314-2000《智能建筑設計標準》
2.2 設計原則
在工程的設計和施工過程,，盡量考慮天饋系統安裝牢固，饋線的敷設簡便,、易行,。
2.3 中繼臺設備選擇
根據該公司具體使用情況，考慮在廠區中心或信號較差區域建立中繼臺（中轉臺）站,，中繼臺（中轉臺）輸出功率20—40W建在覆蓋區域的中心地帶或較差區域的較高附近,，天線的位置盡量架設在周邊無強電磁干擾且位置空曠的高點區域，建議高度20—30米,，可實現覆蓋手臺直徑范圍10---16KM,。
根據常用中繼臺（中轉臺）實際情況和對講機手持臺狀況，可選用FR5000,，6000中繼臺和EC-6000電源,，配套天線和30米左右電纜就構成了簡單的單站中繼（中轉）系統，實現以中繼臺（中轉臺）為中心10---16KM直徑范圍內的通訊覆蓋,。

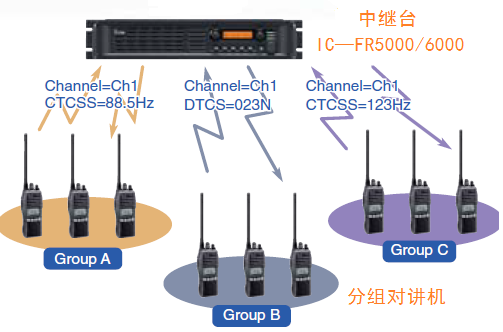

ICOMFR5000/6000數模兩用中繼臺（中轉臺）外觀和技術參數如下

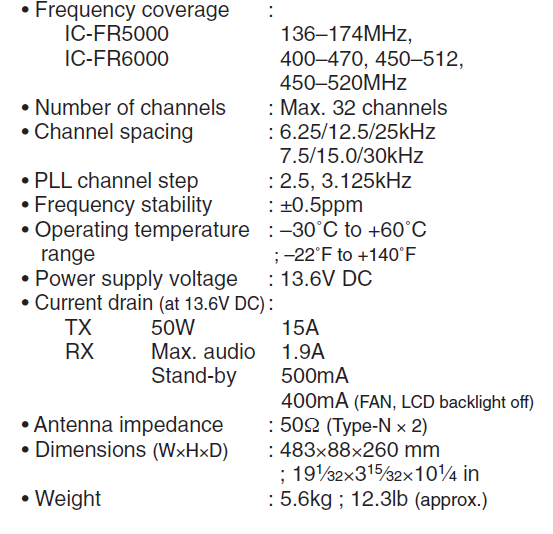

主要技術參數如下

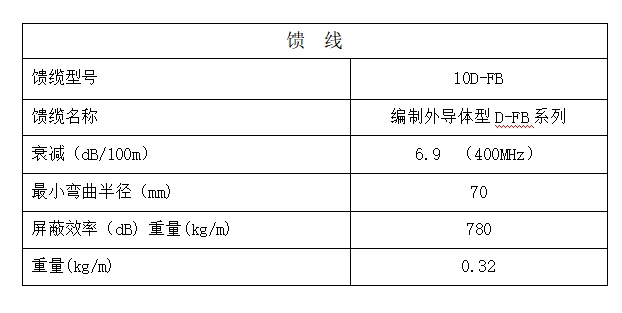

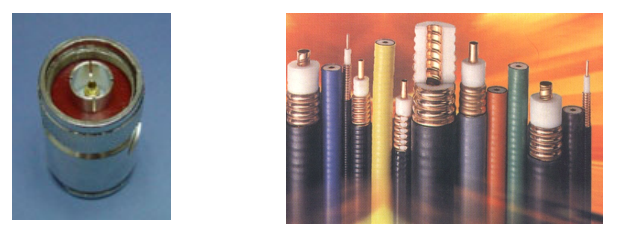

三,、饋線型號和插頭
建議采用10D-FB低耗饋纜，當在400NMHz應用,，饋線長度大于50m時,，建議采用7/8饋管降低損耗，提高中繼臺（中轉臺）系統性能,。

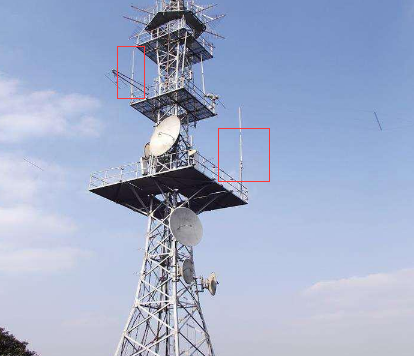

四,、室外天線架設

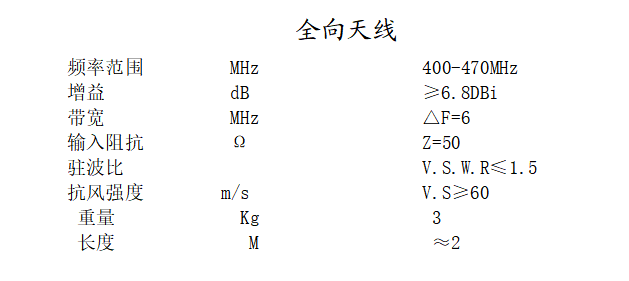

室外全向天線
五、設備安裝說明
5.1 設備應安裝在防水,，通風無強電磁干擾的場所,，易于供電和維護,。

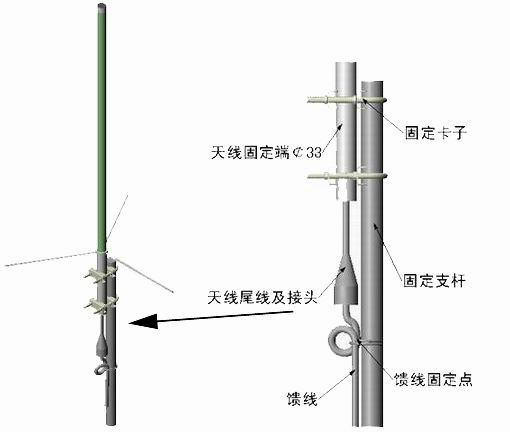

5.2 安裝天線時,，應該注意以下事項：
1）天線與射頻饋線連接良好，并使用扎帶固定,。
2）位置符合設計高度和要求,。
3）保持天線外表的潔凈。
5.3 饋線走向
原則上,，饋線走向應嚴格按照設計方案走向,，安裝時應注意：
1）饋線走線嚴禁與高壓,、強電，管道一起走線,。
2）在室內天花板的情況下,，保證室內整潔美觀。
3）走線應根據實地情況,，合理布線,，無任意彎曲，固定間隔合理,，（一般每隔1.5–2米用扎帶固定）,，確保安裝牢固。
4）當饋線需要彎曲布放時,，要求彎曲角保持圓滑,，其彎曲半徑不宜小于如下彎曲半徑：130mm（多次彎曲）、75mm（單次彎曲）,。
六,、中繼臺系統配置清單及工程預算

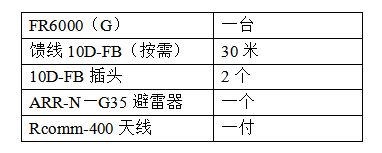

系統設備配置（用戶自備手持臺和天線安裝架子）
注意：在中繼臺（中轉臺）應用中對講機手臺需要重新編程和中繼臺（中轉臺）頻率配套使用。
